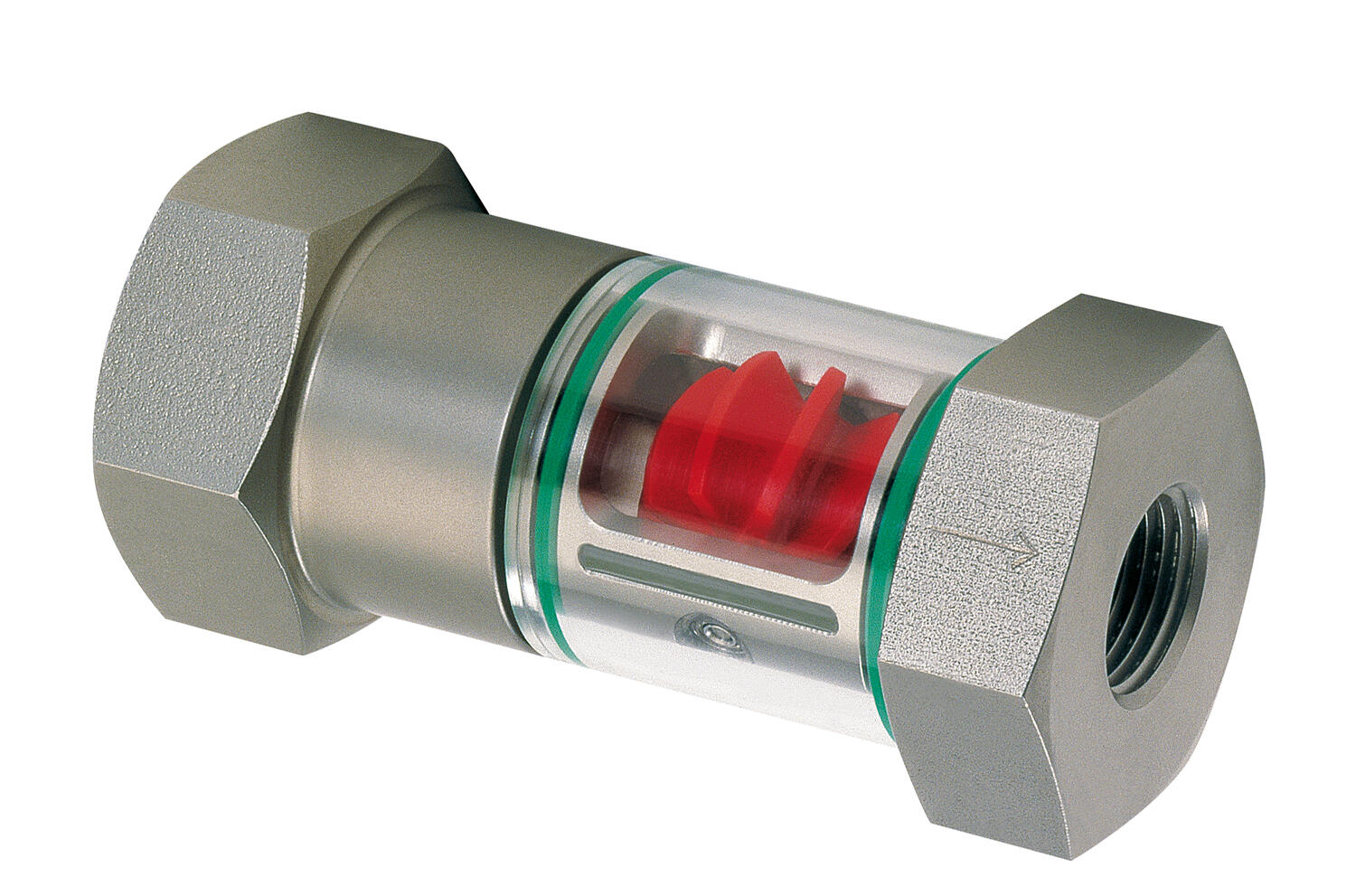

The WR1 mechanical flow indicator is designed for use with water, oils and air/gases to show a quantitative flow display though a spinning rotor.
Connection type | G1/4 female |
---|---|
Flow max | 4 l/min |
Function | Rotor |
Material of connection | Nickel-plated brass |
Material of glass tube | Borosilicate glass |
Material of rotor | POM |
Material of seals | NBR |
Material wipers | NBR |
Media | Water, oil |
Min flow rate for rotor (oil 40 Cst) l/min | 1,5 |
Min flow rate for rotor (oil 41-150 Cst) l/min | 2,7 |
---|---|
Min flow rate for rotor (water) l/min | 0,7 |
Pressure drop | 0.25 bar at maximum flow |
Pressure range max | 16 bar |
Temperature of media from | 0 °C |
Temperature of media to | 100 °C |
Type of flow component | Flow indication |
Weight | 0,35 kg |
Viscosity max | 150 cSt |
The WR1 mechanical flow indicator is designed for use with water, oils and air/gases to show a quantitative flow display though a spinning rotor.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Parts | Connection type | Flow max | Material of rotor | Media | Min flow rate for rotor (air) | Min flow rate for rotor (oil 40 Cst) l/min | Min flow rate for rotor (oil 41-150 Cst) l/min | Min flow rate for rotor (water) l/min | Weight | Viscosity max | Price | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]()
0,7..4 l/min H2O, G1/4F, Brass
Art:
WR1-008GMW
Copied
|
G1/4 female
|
4 l/min
|
POM
|
Water, oil
|
|
1,5
|
2,7
|
0,7
|
0,35 kg
|
150 cSt
|
| ||
![]()
0,8..8 l/min H2O, G3/8F, Brass
Art:
WR1-010GMW
Copied
|
G3/8 female
|
8 l/min
|
POM
|
Water, oil
|
|
1,5
|
2,8
|
0,8
|
0,35 kg
|
150 cSt
|
| ||
![]()
1,4..12 l/min H2O, G1/2F, Brass
Art:
WR1-015GMW
Copied
|
G1/2 female
|
12 l/min
|
POM
|
Water, oil
|
|
1,8
|
3,2
|
1,4
|
0,65 kg
|
150 cSt
|
| ||
![]()
1,4..25 l/min H2O, G3/4F, Brass
Art:
WR1-020GMW
Copied
|
G3/4 female
|
25 l/min
|
POM
|
Water, oil
|
|
2,7
|
5,9
|
1,4
|
0,65 kg
|
150 cSt
|
| ||
![]()
1,7..40 l/min H2O, G1F, Brass
Art:
WR1-025GMW
Copied
|
G1 female
|
40 l/min
|
POM
|
Water, oil
|
|
3
|
7
|
1,7
|
0,65 kg
|
150 cSt
|
| ||
![]()
8..80 l/min H2O, G1¼F, Brass
Art:
WR1-032GMW
Copied
|
G1¼ female
|
80 l/min
|
Nylon
|
Water, oil
|
|
5,9
|
7,9
|
8
|
1,6 kg
|
150 cSt
|
| ||
![]()
8..100 l/min H2O, G1½F, Brass
Art:
WR1-040GMW
Copied
|
G1½ female
|
100 l/min
|
Nylon
|
Water, oil
|
|
7,3
|
7,9
|
8
|
1,7 kg
|
150 cSt
|
| ||
![]()
18..60 l/min air/gases, G1/4F, Brass
Art:
WR1-008GMG
Copied
|
G1/4 female
|
60 l/min
|
POM
|
Air/gases
|
18
|
|
|
|
0,35 kg
|
|
| ||
![]()
20..150 l/min air/gases, G3/8F, Brass
Art:
WR1-010GMG
Copied
|
G3/8 female
|
150 l/min
|
POM
|
Air/gases
|
20
|
|
|
|
0,35 kg
|
|
| ||
![]()
25..250 l/min air/gases, G1/2F, Brass
Art:
WR1-015GMG
Copied
|
G1/2 female
|
250 l/min
|
POM
|
Air/gases
|
25
|
|
|
|
0,65 kg
|
|
| ||
![]()
25..250 l/min air/gases, G3/4F, Brass
Art:
WR1-020GMG
Copied
|
G3/4 female
|
250 l/min
|
POM
|
Air/gases
|
25
|
|
|
|
0,65 kg
|
|
| ||
![]()
35..350 l/min air/gases, G1F, Brass
Art:
WR1-025GMG
Copied
|
G1 female
|
350 l/min
|
POM
|
Air/gases
|
35
|
|
|
|
0,65 kg
|
|
| ||
![]()
60..600 l/min air/gases, G1¼F, Brass
Art:
WR1-032GMG
Copied
|
G1¼ female
|
600 l/min
|
Nylon
|
Air/gases
|
60
|
|
|
|
1,6 kg
|
|
| ||
![]()
70..700 l/min air/gases, G1½F, Brass
Art:
WR1-040GMG
Copied
|
G1½ female
|
700 l/min
|
Nylon
|
Air/gases
|
70
|
|
|
|
1,7 kg
|
|
|
