The TK series is the original transformer terminal, which are still widely used today.
Â
This series is a modular design using a dove-tail mechanical connection to assemble together the required number of poles for your application.
Â
These can also be supplied pre-assembled and custom marked.
Â
The standard version is 4mm with screw and faston connections, but there is a 'special profile' TK10 terminal which has 2 screw connections, unlike the TK4, TKS4 & TKS10 that have the solder 'hook' for the coil connection.
Â
Â
General data |
|
---|---|
Rated wire cross section | 4 mm² |
Colour | Green/yellow |
Rated voltage IEC | 800 V |
Rated current IEC | 32 A |
Mounting | Transformer bobbins |
Rated impulse voltage | 8 kV |
Overvoltage category | III |
Contamination degree | 3 |
Approvals | UL, cUL, KEMA KUR, EAC |
Dimensions |
|
Length | 20,5 mm |
Width | 7,5 mm |
Height | 33,1 mm |
Connection data |
|
Connections | 1 |
Plug gauge acc. EN 60 947-1 | A4 |
Cross section single wire from | 0,2 mm² |
Cross section single wire to | 6 mm² |
Cross section stranded wire from | 0,2 mm² |
Cross section stranded wire to | 6 mm² |
Cross section stranded with ferrule from | 0,2 mm² |
Cross section stranded with ferrule to | 4 mm² |
Rated wire cross section from (AWG) | 22 |
Rated wire cross section to (AWG) | 10 |
*Invisible Heading* |
|
---|---|
Stripping length | 9 mm |
Screw size | M 3 |
Screw type | Slotted |
Torque min | 0,5 |
Torque max | 1 |
Materials |
|
Insulation material | Polyamide 6.6 |
Flammability class | UL94-V0 |
Operating temperature from | -40 °C |
Operating temperature to | 120 °C |
Approvals |
|
Rated voltage UL | 600 V |
Rated current UL | 30 A |
UL test standard | UL 1059 |
Rated voltage cUL | 600 V |
Rated current cUL | 30 A |
cUL test standard | C22.2 No 158 |
EAC test standard | TR ZU 004/2011 |
KEMA KEUR test standard | EN 60947-7-1:2009 |
Additional data |
|
Tariff code | 85369010 |
Country of origin | DE |
Weight | 4,08 g |
Pack size | 50 Â |
The TK series is the original transformer terminal, which are still widely used today.
Â
This series is a modular design using a dove-tail mechanical connection to assemble together the required number of poles for your application.
Â
These can also be supplied pre-assembled and custom marked.
Â
The standard version is 4mm with screw and faston connections, but there is a 'special profile' TK10 terminal which has 2 screw connections, unlike the TK4, TKS4 & TKS10 that have the solder 'hook' for the coil connection.
Â
Â
Optimise your production line with encoders, inclinometers, displays and slip rings
Engineers and technicians are seeking solutions that streamline assembly whilst maintaining high levels of protection and flexibility. KDS-SR90 angled screw frames and inlays bring a new level of efficiency to cable routing with a unique 90° entry design.
The smallest logic controller by Crouzet is now 20% off for a limited time only! A powerhouse packed into just 17.5mm! Efficiency, adaptability, and seamless integration with free software.
Do you require signalling devices and beacons in your production process? Download our latest whitepaper!
Here, our customer requires control boxes for electricity metering systems. We leveraged our expertise to deliver easy-to-install, ready-to-use assemblies. We look forward to creating more of these bespoke control boxes for our customer.
This blog talks all things DC circuit protection including the key components: electronic circuit breakers, fuses and current monitoring devices. As well as how to choose the right protection.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Parts | Colour | Rated voltage IEC | Fuse size | Rated impulse voltage | Approvals | Additional information | Length | Width | Height | Connections | Plug gauge acc. EN 60 947-1 | Cross section single wire to | Cross section stranded wire to | Cross section stranded with ferrule to | Stripping length | Screw size | Torque min | Torque max | Rated voltage UL | Rated current UL | Rated voltage cUL | Rated current cUL | KEMA KEUR test standard | Weight | Pack size | Price | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]()

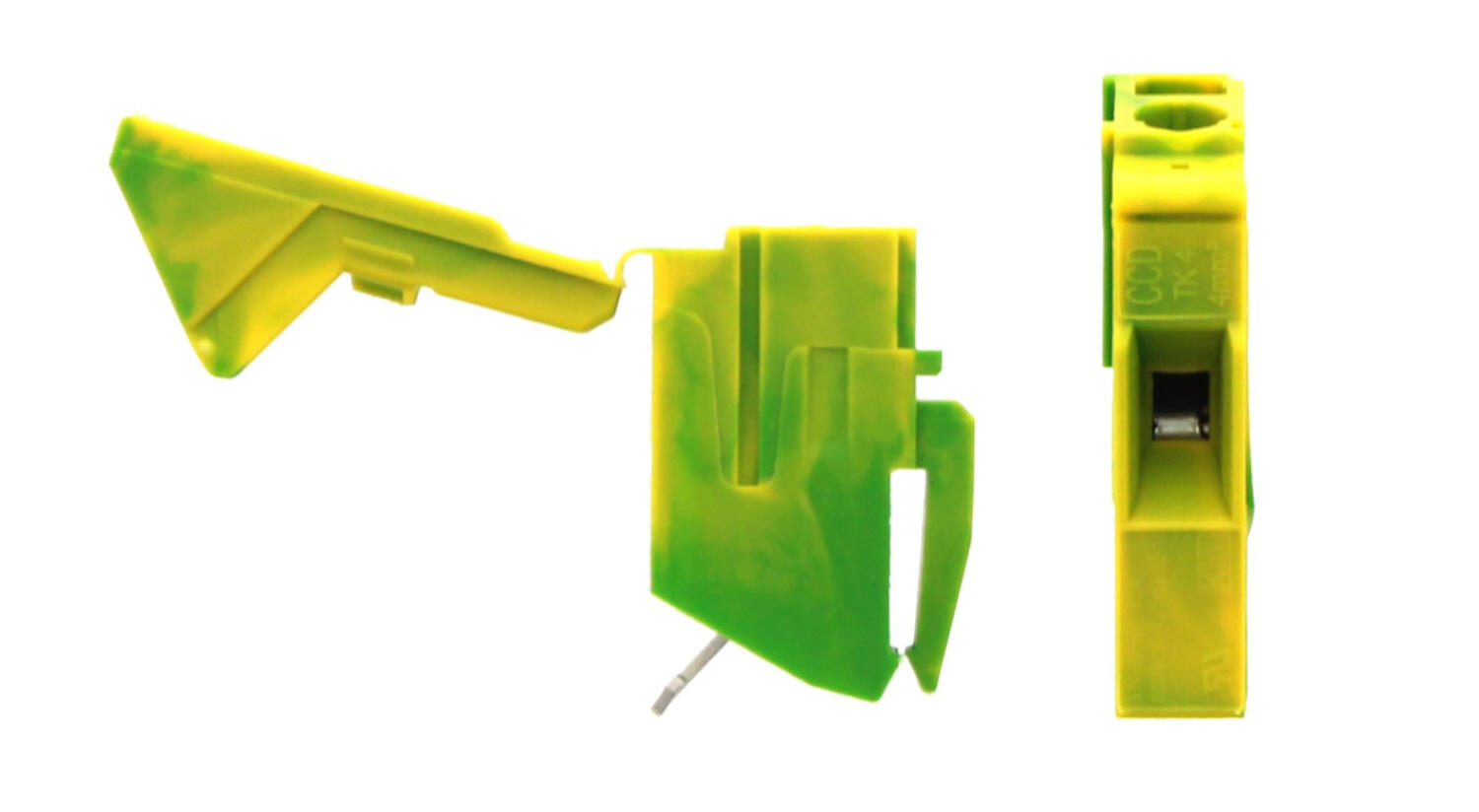

TK 4/1 YE/GN
Art:
1136.8
Copied
|
Green/yellow
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
7,5 mm
|
33,1 mm
|
1
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
4,08 g
|
50
|
| ||
![]()
TK 4/1 BG
Art:
1141.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
7,5 mm
|
33,1 mm
|
1
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
4 g
|
50
|
| ||
![]()
TK 4/1 RD
Art:
1141.9
Copied
|
Red
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
7,5 mm
|
33,1 mm
|
1
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
4 g
|
50
|
| ||
![]()
TK 4/1 GN
Art:
1141.1
Copied
|
Green
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
7,5 mm
|
33,1 mm
|
1
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
4 g
|
50
|
| ||
![]()

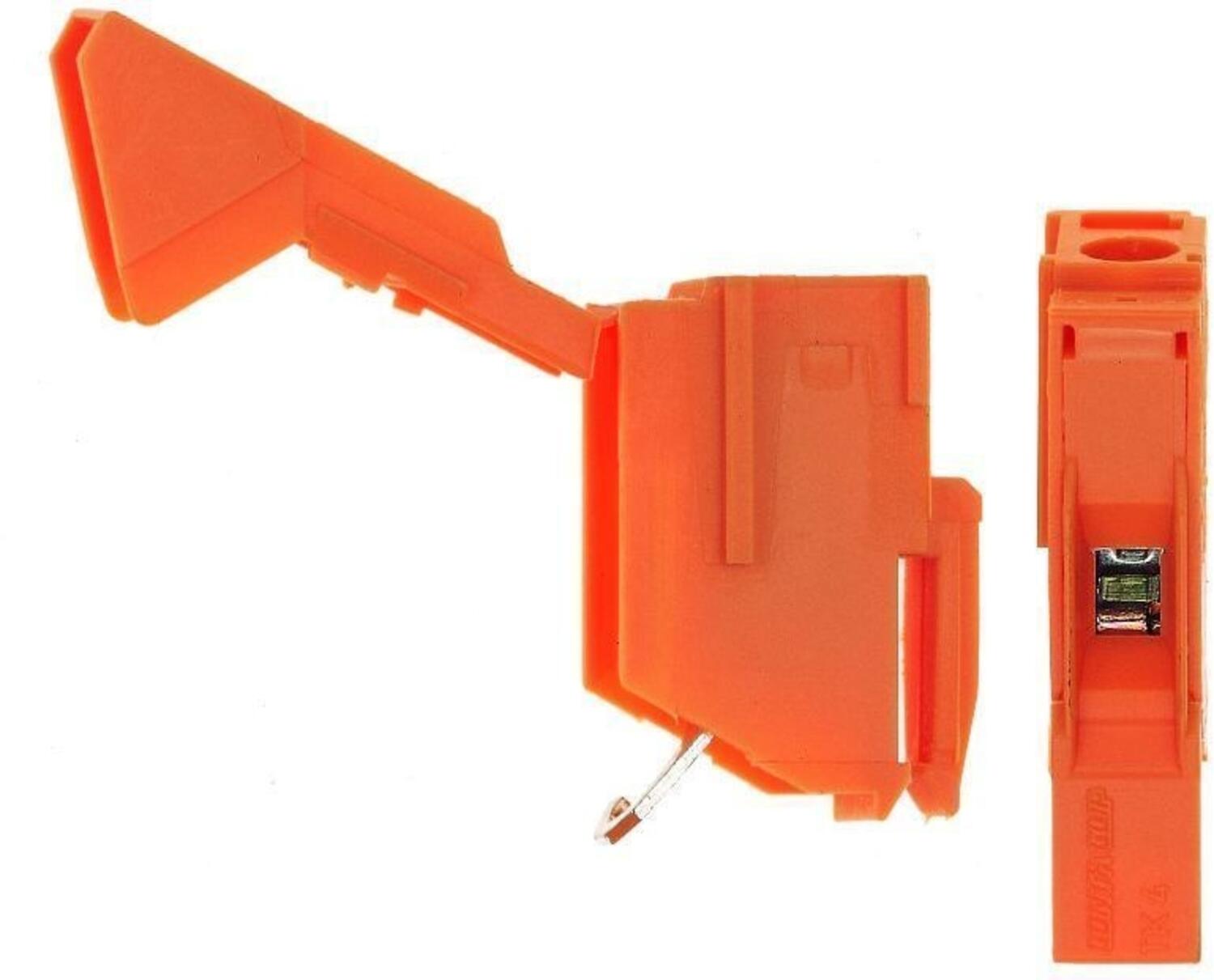

TK 4/1 OG
Art:
1141.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
7,5 mm
|
33,1 mm
|
1
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
4 g
|
50
|
| ||
![]()
TK 4/2 OG
Art:
1142.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
15 mm
|
33,1 mm
|
2
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
8 g
|
25
|
| ||
![]()
TK 4/2 BG
Art:
1142.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
15 mm
|
33,1 mm
|
2
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
8 g
|
25
|
| ||
![]()
TK 4/2 RD
Art:
1142.9
Copied
|
Red
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
15 mm
|
33,1 mm
|
2
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
8 g
|
25
|
| ||
![]()
TK 4/2 GN
Art:
1142.1
Copied
|
Green
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
15 mm
|
33,1 mm
|
2
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
8 g
|
25
|
| ||
![]()
TK 4/3 BG
Art:
1143.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
22,5 mm
|
33,1 mm
|
3
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
11,8 g
|
20
|
| ||
![]()
TK 4/3 OG
Art:
1143.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
22,5 mm
|
33,1 mm
|
3
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
11,8 g
|
20
|
| ||
![]()
TK 4/3 GN
Art:
1143.1
Copied
|
Green
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
22,5 mm
|
33,1 mm
|
3
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
11,8 g
|
20
|
| ||
![]()

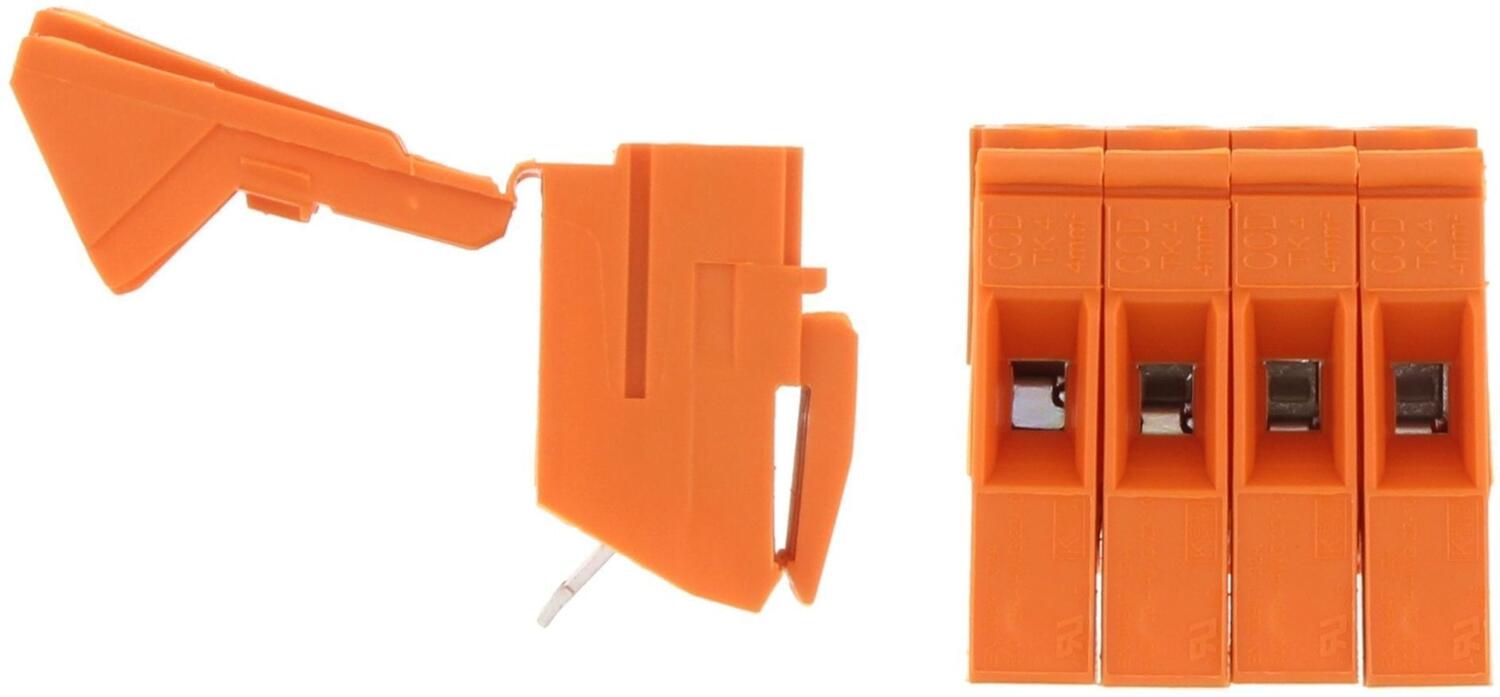

TK 4/4 OG
Art:
1144.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
30 mm
|
33,1 mm
|
4
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
15,8 g
|
15
|
| ||
![]()
TK 4/4 BG
Art:
1144.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
30 mm
|
33,1 mm
|
4
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
15,8 g
|
15
|
| ||
![]()
TK 4/5 OG
Art:
1145.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
37,5 mm
|
33,1 mm
|
5
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
19,8 g
|
10
|
| ||
![]()
TK 4/5 BG
Art:
1145.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
37,5 mm
|
33,1 mm
|
5
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
19,8 g
|
10
|
| ||
![]()
TK 4/6 BG
Art:
1146.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
45 mm
|
33,1 mm
|
6
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
23,8 g
|
10
|
| ||
![]()
TK 4/6 OG
Art:
1146.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
45 mm
|
33,1 mm
|
6
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
23,8 g
|
10
|
| ||
![]()
TK 4/7 OG
Art:
1147.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
52,5 mm
|
33,1 mm
|
7
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
27,8 g
|
10
|
| ||
![]()
TK 4/7 BG
Art:
1147.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
52,5 mm
|
33,1 mm
|
7
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
27,8 g
|
10
|
| ||
![]()
TK 4/8 BG
Art:
1148.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
60 mm
|
33,1 mm
|
8
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
31,6 g
|
5
|
| ||
![]()
TK 4/8 OG
Art:
1148.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
60 mm
|
33,1 mm
|
8
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
31,6 g
|
5
|
| ||
![]()
TK 4/9 BG
Art:
1149.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
67,5 mm
|
33,1 mm
|
9
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
35,6 g
|
5
|
| ||
![]()
TK 4/9 OG
Art:
1149.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
67,5 mm
|
33,1 mm
|
9
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
35,6 g
|
5
|
| ||
![]()
TK 4/10 BG
Art:
1150.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
75 mm
|
33,1 mm
|
10
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
39,6 g
|
5
|
| ||
![]()
TK 4/10 OG
Art:
1150.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
20,5 mm
|
75 mm
|
33,1 mm
|
10
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
39,6 g
|
5
|
| ||
![]()

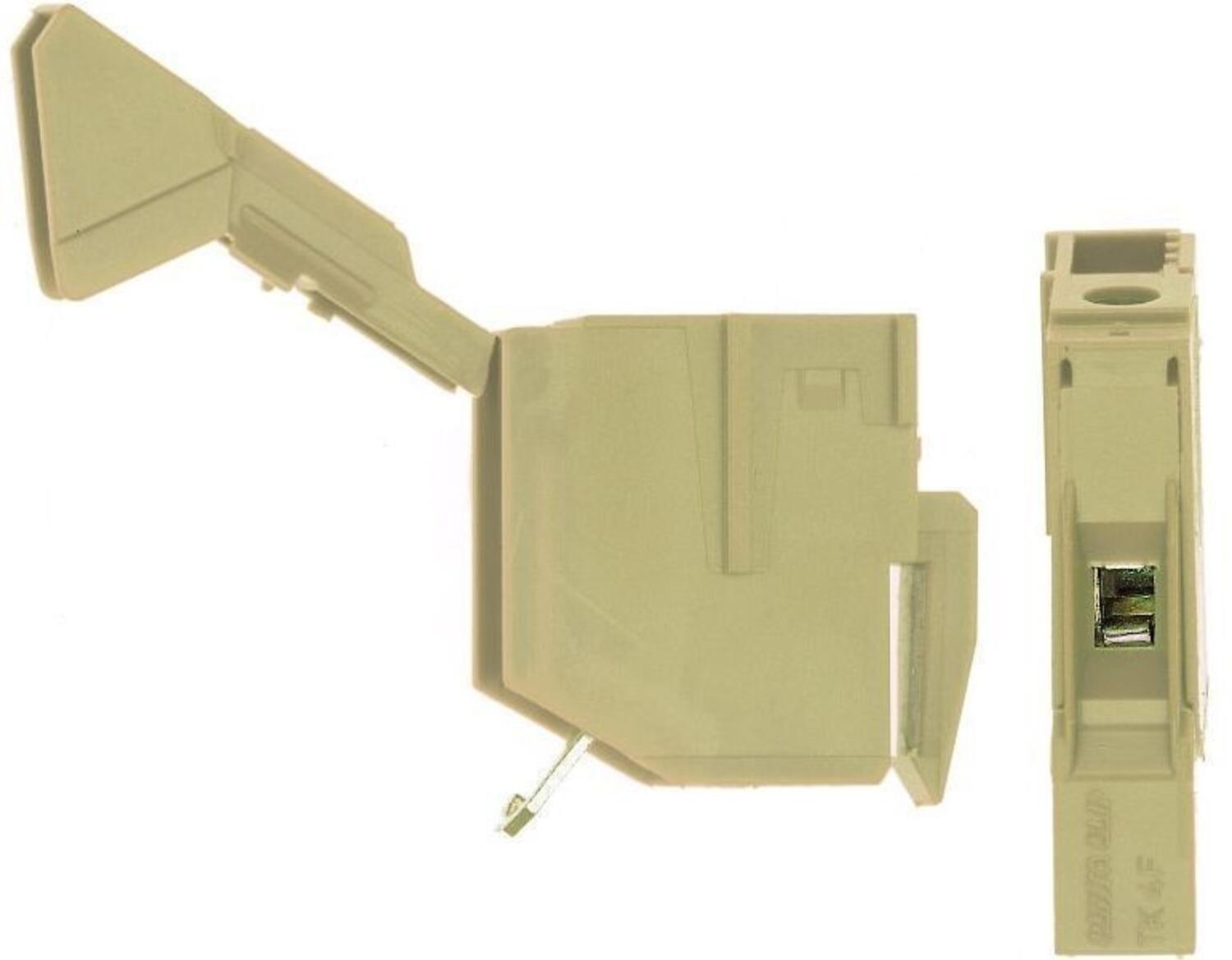

TK 4/1/F BG
Art:
1151.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
7,5 mm
|
33,1 mm
|
2
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
5 g
|
50
|
| ||
![]()
TK 4/1/F RD
Art:
1151.9
Copied
|
Red
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
7,5 mm
|
33,1 mm
|
2
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
5 g
|
50
|
| ||
![]()
TK 4/1/F OG
Art:
1151.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
7,5 mm
|
33,1 mm
|
2
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
5 g
|
50
|
| ||
![]()
TK 4/2/F BG
Art:
1152.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
15 mm
|
33,1 mm
|
4
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
10 g
|
25
|
| ||
![]()
TK 4/2-F RD
Art:
1152.9
Copied
|
Red
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
15 mm
|
33,1 mm
|
4
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
10 g
|
25
|
| ||
![]()
TK 4/2/F OG
Art:
1152.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
15 mm
|
33,1 mm
|
4
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
10 g
|
25
|
| ||
![]()
TK 4/3/F BG
Art:
1153.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
22,5 mm
|
33,1 mm
|
6
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
15 g
|
20
|
| ||
![]()
TK 4/3/F OG
Art:
1153.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
22,5 mm
|
33,1 mm
|
6
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
15 g
|
20
|
| ||
![]()
TK 4/4/F OG
Art:
1154.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
30 mm
|
33,1 mm
|
8
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
20 g
|
15
|
| ||
![]()
TK 4/4/F BG
Art:
1154.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
30 mm
|
33,1 mm
|
8
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
20 g
|
15
|
| ||
![]()
TK 4/5/F OG
Art:
1155.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
37,5 mm
|
33,1 mm
|
10
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
25,2 g
|
10
|
| ||
![]()
TK 4/5/F BG
Art:
1155.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
37,5 mm
|
33,1 mm
|
10
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
25,2 g
|
10
|
| ||
![]()
TK 4/6/F OG
Art:
1156.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
45 mm
|
33,1 mm
|
12
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
30,2 g
|
10
|
| ||
![]()
TK 4/6/F BG
Art:
1156.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
45 mm
|
33,1 mm
|
12
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
30,2 g
|
10
|
| ||
![]()
TK 4/7/F OG
Art:
1157.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
52,5 mm
|
33,1 mm
|
14
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
35,2 g
|
10
|
| ||
![]()
TK 4/7/F BG
Art:
1157.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
52,5 mm
|
33,1 mm
|
14
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
35,2 g
|
10
|
| ||
![]()
TK 4/8/F OG
Art:
1158.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
60 mm
|
33,1 mm
|
16
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
40,2 g
|
5
|
| ||
![]()
TK 4/8/F BG
Art:
1158.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
60 mm
|
33,1 mm
|
16
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
40,2 g
|
5
|
| ||
![]()
TK 4/9/F BG
Art:
1159.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
67,5 mm
|
33,1 mm
|
18
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
45,2 g
|
5
|
| ||
![]()
TK 4/9/F OG
Art:
1159.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
67,5 mm
|
33,1 mm
|
18
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
45,2 g
|
5
|
| ||
![]()
TK 4/10/F OG
Art:
1160.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
75 mm
|
33,1 mm
|
20
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
50,2 g
|
5
|
| ||
![]()
TK 4/10/F BG
Art:
1160.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with fast on connection
|
27,8 mm
|
75 mm
|
33,1 mm
|
20
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
600 V
|
30 A
|
600 V
|
30 A
|
EN 60947-7-1:2009
|
50,2 g
|
5
|
| ||
![]()
TK 10 OG
Art:
1138.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
40,5 mm
|
9 mm
|
41 mm
|
1
|
A5
|
10 mm²
|
10 mm²
|
10 mm²
|
12 mm
|
M 4
|
1,2
|
2
|
600 V
|
65 A
|
600 V
|
65 A
|
EN 60947-7-1:2009
|
15,2 g
|
50
|
| ||
![]()
TK 10 BK
Art:
1138.4
Copied
|
Black
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
40,5 mm
|
9 mm
|
41 mm
|
1
|
A5
|
10 mm²
|
10 mm²
|
10 mm²
|
12 mm
|
M 4
|
1,2
|
2
|
600 V
|
65 A
|
600 V
|
65 A
|
EN 60947-7-1:2009
|
15,2 g
|
50
|
| ||
![]()

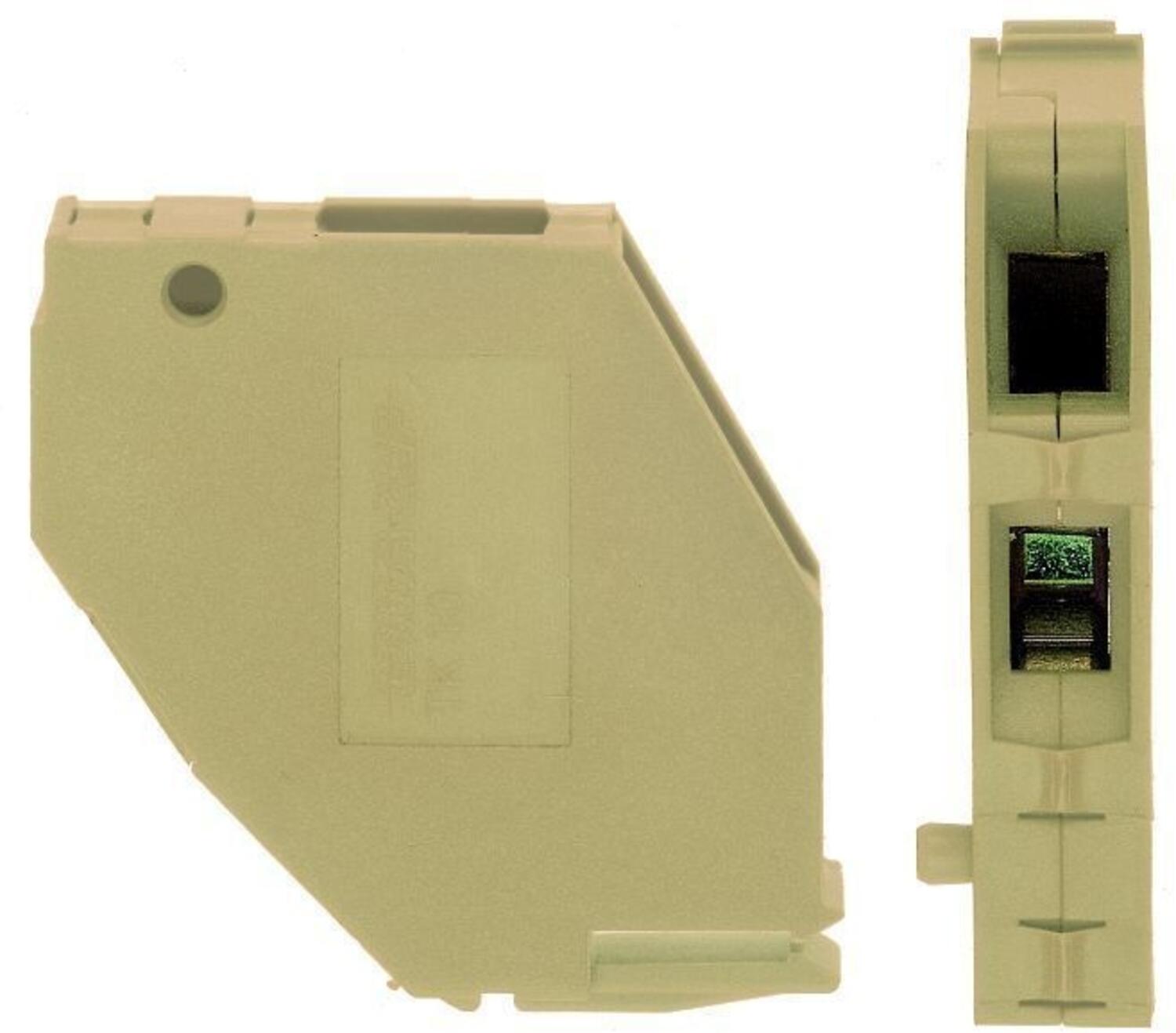

TK 10 BG
Art:
1138.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
|
40,5 mm
|
9 mm
|
41 mm
|
1
|
A5
|
10 mm²
|
10 mm²
|
10 mm²
|
12 mm
|
M 4
|
1,2
|
2
|
600 V
|
65 A
|
600 V
|
65 A
|
EN 60947-7-1:2009
|
15,2 g
|
50
|
| ||
![]()
TK 10/ZP BG
Art:
1161.2
Copied
|
Beige
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with intermediate plate
|
40,5 mm
|
15 mm
|
41 mm
|
10
|
A5
|
10 mm²
|
10 mm²
|
10 mm²
|
12 mm
|
M 4
|
1,2
|
2
|
600 V
|
65 A
|
600 V
|
65 A
|
EN 60947-7-1:2009
|
19,16 g
|
50
|
| ||
![]()
TK 10/ZP OG
Art:
1161.3
Copied
|
Orange
|
800 V
|
|
8 kV
|
UL, cUL, KEMA KUR, EAC
|
with intermediate plate
|
40,5 mm
|
15 mm
|
41 mm
|
10
|
A5
|
10 mm²
|
10 mm²
|
10 mm²
|
12 mm
|
M 4
|
1,2
|
2
|
600 V
|
65 A
|
600 V
|
65 A
|
EN 60947-7-1:2009
|
19,16 g
|
50
|
| ||
![]()
TK 4/SI 5x25 OG
Art:
1140.3
Copied
|
Orange
|
250 V
|
5 x 25 mm
|
4 kV
|
UL, cUL, EAC
|
|
20,5 mm
|
15 mm
|
37 mm
|
1
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
300 V
|
10 A
|
300 V
|
10 A
|
|
6 g
|
50
|
| ||
![]()

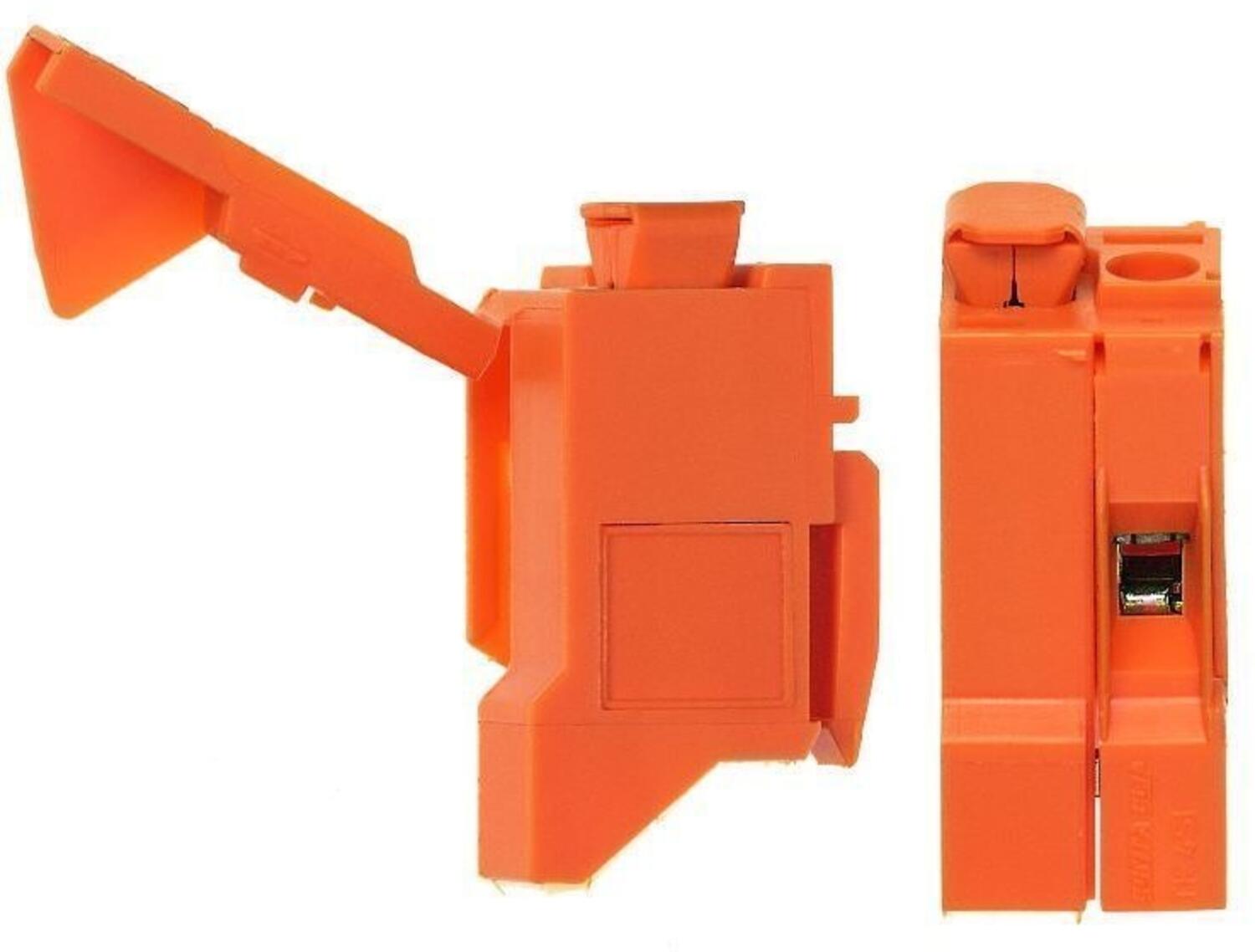

TK 4/SI 5x20 OG
Art:
1139.3
Copied
|
Orange
|
250 V
|
5 x 20 mm
|
4 kV
|
UL, cUL, EAC
|
|
20,5 mm
|
15 mm
|
37 mm
|
1
|
A4
|
6 mm²
|
6 mm²
|
4 mm²
|
9 mm
|
M 3
|
0,5
|
1
|
300 V
|
10 A
|
300 V
|
10 A
|
|
6 g
|
50
|
|
Select a variant in the list
