General Data |
|
---|---|
Thread Size (G) | M6 |
Dimensions |
|
Thread pitch | 1 |
Spanner width (AF) | 9 mm |
Thickness | 2.8 mm |
Materials |
|
Material | Nickel-plated brass |
Temperature range | -40°C ... +200°C |
Additional Data |
|
Pack size | 50 Â |
This innovative push-in connection system enables time savings of up to 50%, whether you're wiring control panels or managing complex installations
Solar energy has become a pillar of the global energy transition. The experts at OEM Automatic have broken down the role of photovoltaic fuses and their contribution to solar systems, as well as, how to choose the right solution for you.
Ultra fast-acting fuse links engineered specifically to shield delicate semiconductor devices.
Do you need reliable protection for measuring and control equipment? DEHN YellowLine delivers voltage surge protection tailored for building, measuring, and control systems
Choosing the right circuit breaker is important for protecting DC circuits. Two primary forms of protection are MCBs and ECBs. The experts at OEM Automatic breakdown the two circuit breakers for you!
New signal lights from Auer Signal are now available! The first products to be launched in this series are the Smart Dot 50 in the Basic and Standard versions, as well as the Smart Indicator 50 in the Basic version.Â
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Parts | Thread Size (G) | Thread pitch | Spanner width (AF) | Diameter | Inner diameter | Thickness | Material | Temperature range | Pack size | Country of origin | Tariff code | Weight | Additional features | Price | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]()
Lock nut NPB, M6
Art:
8000.06
Copied
|
M6
|
1
|
9 mm
|
|
|
2.8 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
|
| ||
![]()
Loch-nut NPB, M6x0.75, coarse-pitch
Art:
8000.06.1
Copied
|
M6
|
0.75
|
9 mm
|
|
|
2.8 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
|
| ||
![]()
Lock nut NPB, M8
Art:
8000.08
Copied
|
M8
|
1.25
|
11 mm
|
|
|
2.8 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
|
| ||
![]()
Lock nut NPB, M8x1, coarse-pitch
Art:
8000.08.1
Copied
|
M8
|
1
|
11 mm
|
|
|
2.8 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
|
| ||
![]()
Lock nut NPB, M10
Art:
8000.10
Copied
|
M10
|
1.5
|
13 mm
|
|
|
2.8 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
|
| ||
![]()
Lock nut NPB, M10x1.0, coarse-pitch
Art:
8000.10.1
Copied
|
M10
|
1
|
13 mm
|
|
|
2.8 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
|
| ||
![]()
Lock nut NPB, M12
Art:
8000.12
Copied
|
M12
|
1.5
|
15 mm
|
|
|
3 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
100
|
|
|
|
|
| ||
![]()
Lock nut NPB, M16
Art:
8000.17
Copied
|
M16
|
1.5
|
19 mm
|
|
|
3 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
100
|
|
|
|
|
| ||
![]()
Lock nut NPB, M20
Art:
8000.20
Copied
|
M20
|
1.5
|
24 mm
|
|
|
3.5 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
100
|
|
|
|
|
| ||
![]()
Lock nut NPB, M25
Art:
8000.25
Copied
|
M25
|
1.5
|
30 mm
|
|
|
4 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
|
| ||
![]()
Lock nut NPB, M32
Art:
8000.32
Copied
|
M32
|
1.5
|
36 mm
|
|
|
4 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()
Lock nut NPB, M40
Art:
8000.40
Copied
|
M40
|
1.5
|
46 mm
|
|
|
5 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()
Lock nut NPB, M50
Art:
8000.50
Copied
|
M50
|
1.5
|
55 mm
|
|
|
5.5 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
Lock nut NPB, M63
Art:
8000.63
Copied
|
M63
|
1.5
|
70 mm
|
|
|
6 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
Lock nut NPB, M75
Art:
8000.75
Copied
|
M75
|
1.5
|
80 mm
|
|
|
6 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
Lock nut NPB, M80
Art:
8000.080
Copied
|
M80
|
2
|
95 mm
|
|
|
8 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
5
|
|
|
|
|
| ||
![]()
Lock nut NPB, M85
Art:
8000.085
Copied
|
M85
|
2
|
95 mm
|
|
|
8 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
5
|
|
|
|
|
| ||
![]()
Lock nut NPB, M95
Art:
8000.095
Copied
|
M95
|
2
|
110 mm
|
|
|
9 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
5
|
|
|
|
|
| ||
![]()
Lock nut NPB, M100
Art:
8000.100
Copied
|
M100
|
3
|
115 mm
|
|
|
9 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
1
|
|
|
|
|
| ||
![]()
Lock nut NPB, M105
Art:
8000.105
Copied
|
M105
|
3
|
120 mm
|
|
|
9 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
1
|
|
|
|
|
| ||
![]()
Lock nut NPB, M115
Art:
8000.115
Copied
|
M115
|
3
|
125 mm
|
|
|
10 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
1
|
|
|
|
|
| ||
![]()
Lock nut NPB, Pg 7
Art:
8007
Copied
|
PG 7
|
|
15 mm
|
|
|
3 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
|
| ||
![]()
Lock nut NPB, Pg 9
Art:
8009
Copied
|
PG 9
|
|
18 mm
|
|
|
3 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
|
| ||
![]()
Lock nut NPB, Pg 11
Art:
8011
Copied
|
PG 11
|
|
21 mm
|
|
|
3 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
|
| ||
![]()
Lock nut NPB, Pg 13
Art:
8013
Copied
|
PG 13
|
|
23 mm
|
|
|
3 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
|
| ||
![]()
Lock nut NPB, Pg 16
Art:
8016
Copied
|
PG 16
|
|
26 mm
|
|
|
3 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
|
| ||
![]()
Lock nut NPB, Pg 21
Art:
8021
Copied
|
PG 21
|
|
32 mm
|
|
|
3.5 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()
Lock nut NPB, Pg 29
Art:
8029
Copied
|
PG 29
|
|
41 mm
|
|
|
4 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
Lock nut NPB, Pg 36
Art:
8036
Copied
|
PG 36
|
|
51 mm
|
|
|
5 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
Lock nut NPB, Pg 42
Art:
8042
Copied
|
PG 42
|
|
60 mm
|
|
|
5 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
Lock nut NPB, Pg 48
Art:
8048.48
Copied
|
PG 48
|
|
65 mm
|
|
|
5.5 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
Lock nut NPB, thick wall with O-ring recess, M12
Art:
8300.12.1
Copied
|
M12
|
1.5
|
15 mm
|
|
|
5 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
O-ring part no. 1007.00.08
|
| ||
![]()
Lock nut NPB, thick wall with O-ring recess, M16
Art:
8300.17.1
Copied
|
M16
|
1.5
|
19 mm
|
|
|
5 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
O-ring part no. 1016.00.15.08
|
| ||
![]()

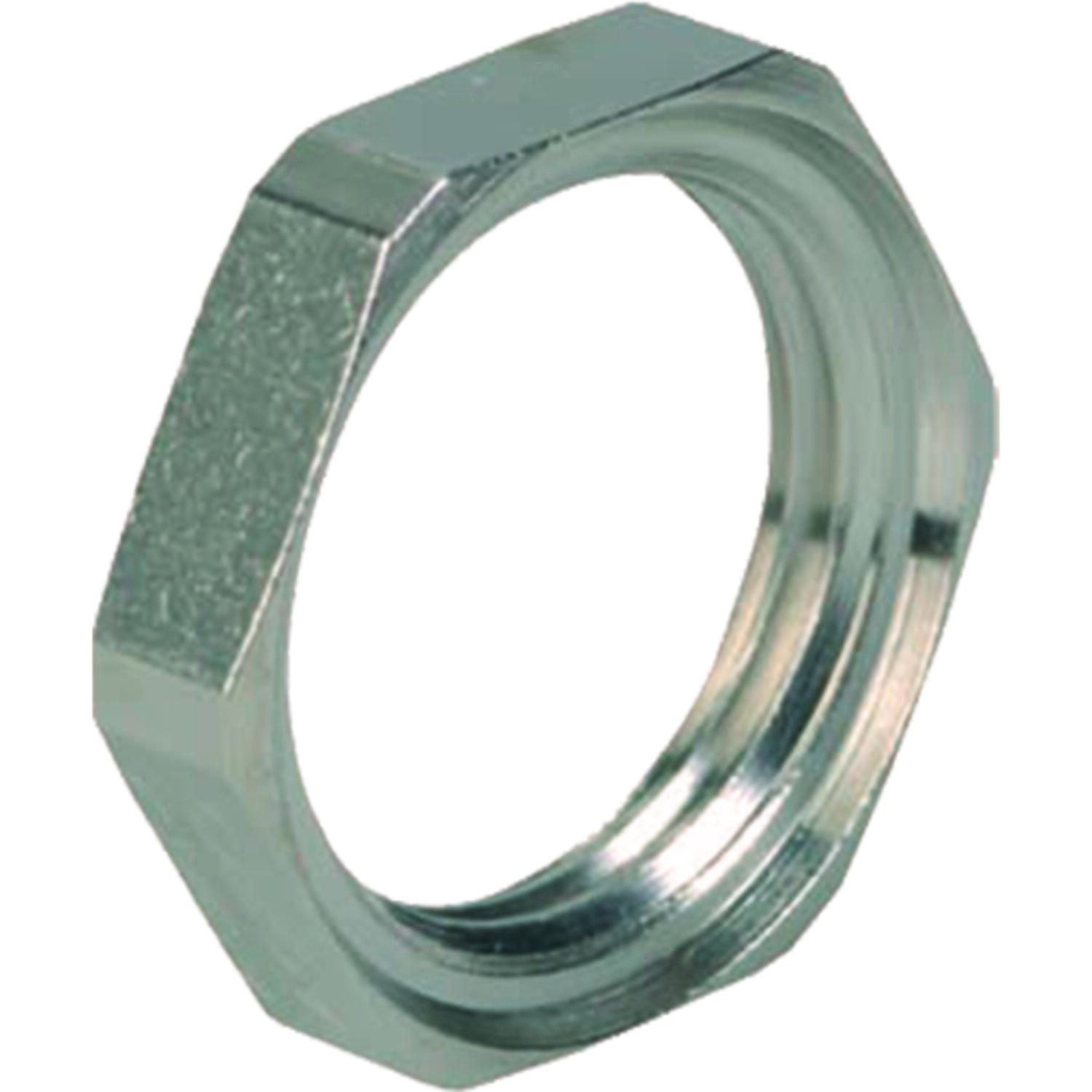

Lock nut NPB, thick wall with O-ring recess, M20
Art:
8300.20.1
Copied
|
M20
|
1.5
|
24 mm
|
|
|
5.5 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
O-ring part no. 1016.00.08
|
| ||
![]()
Lock nut NPB, thick wall with O-ring recess, M25
Art:
8300.25.1
Copied
|
M25
|
1.5
|
30 mm
|
|
|
5.5 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
O-ring part no. 1013.00.22.08
|
| ||
![]()
Lock nut NPB, thick wall with O-ring recess, M32
Art:
8300.32.1
Copied
|
M32
|
1.5
|
36 mm
|
|
|
6 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
O-ring part no. 1021.00.30.08
|
| ||
![]()
Lock nut NPB, thick wall with O-ring recess, M40
Art:
8300.40.1
Copied
|
M40
|
1.5
|
46 mm
|
|
|
7 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
50
|
|
|
|
O-ring part no. 1029.00.39.08
|
| ||
![]()
Lock nut NPB, thick wall with O-ring recess, M50
Art:
8300.50.1
Copied
|
M50
|
1.5
|
55 mm
|
|
|
7.5 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
10
|
|
|
|
O-ring part no. 1036.00.49.08
|
| ||
![]()
Lock nut NPB, thick wall with O-ring recess, M63
Art:
8300.63.1
Copied
|
M63
|
1.5
|
70 mm
|
|
|
8 mm
|
Nickel-plated brass
|
-40°C ... +200°C
|
10
|
|
|
|
O-ring part no. 1048.00.62.08
|
| ||
![]()
EMC lock nut NPB, with teeth, M8
Art:
8008.85
Copied
|
M8
|
1.25
|
11 mm
|
|
|
3.3 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, M10
Art:
8010.85
Copied
|
M10
|
1.5
|
13 mm
|
|
|
3.3 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, M12
Art:
8012.85
Copied
|
M12
|
1.5
|
15 mm
|
|
|
3.5 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, M16
Art:
8017.85
Copied
|
M16
|
1.5
|
19 mm
|
|
|
3.5 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()

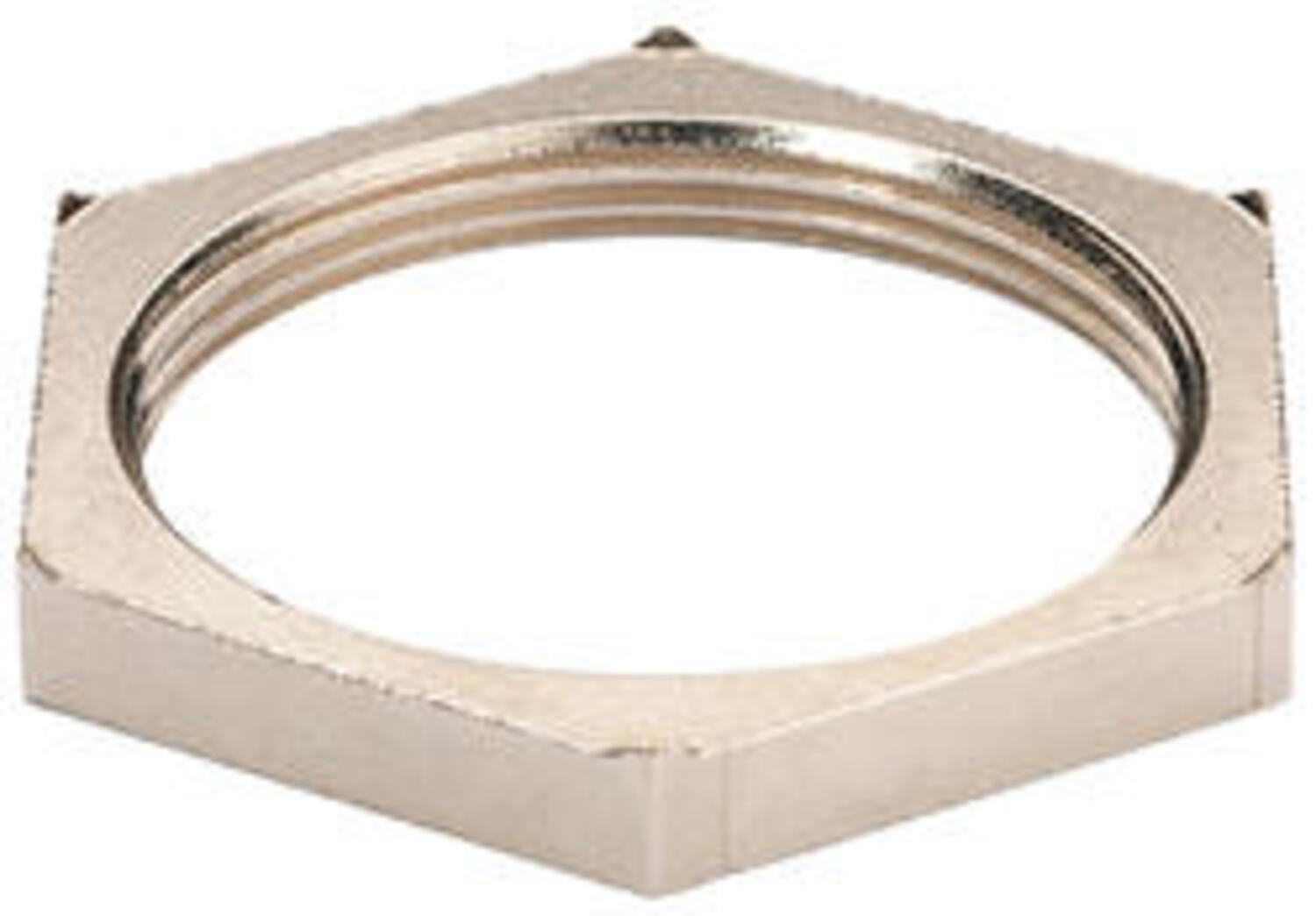

EMC Lock nut, NPB, M16 - Eco 6 point
Art:
8017.85-ECO
Copied
|
M16
|
1.5
|
19 mm
|
|
|
4.7 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()

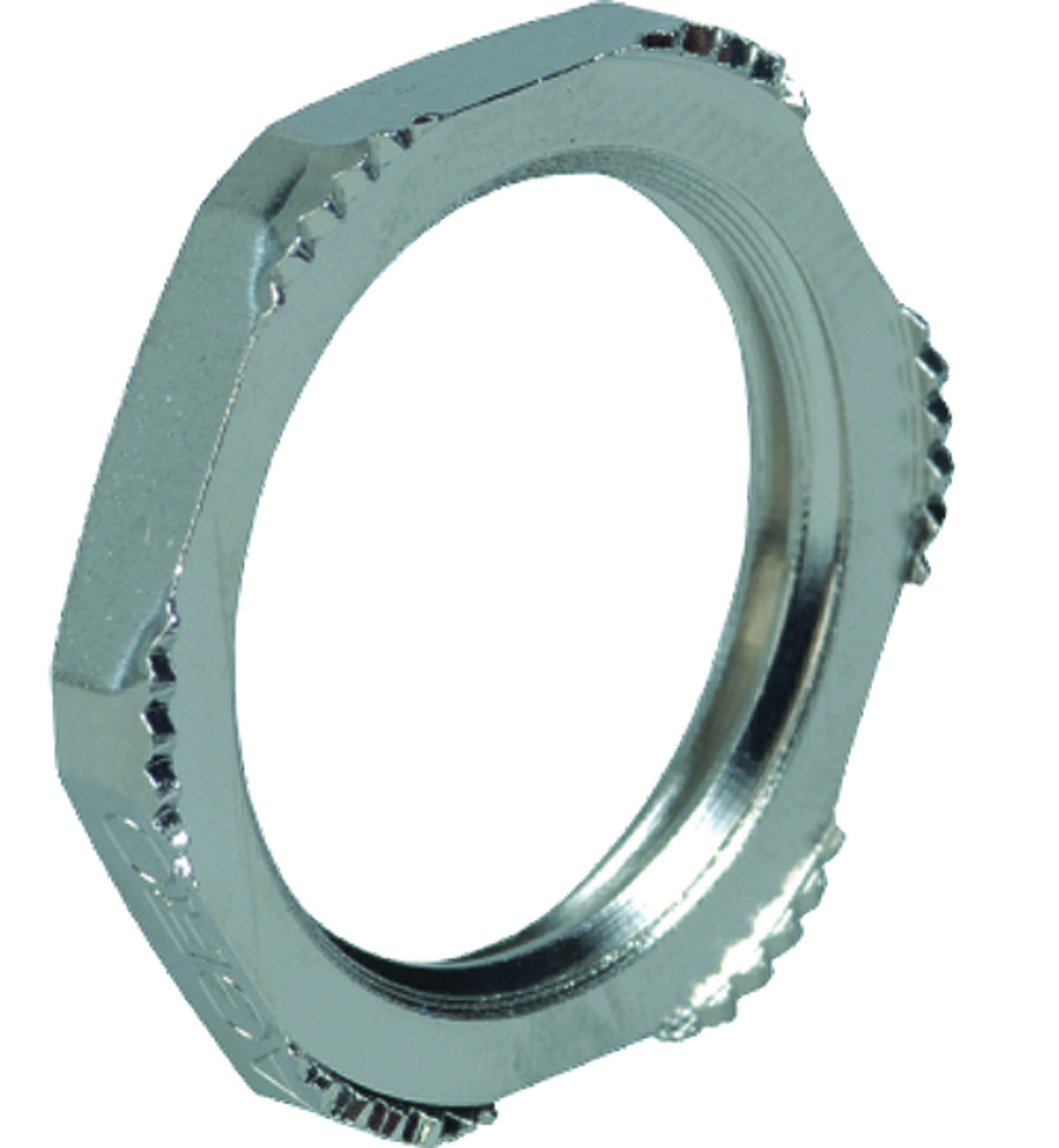

EMC lock nut NPB, with teeth, M20
Art:
8020.85
Copied
|
M20
|
1.5
|
24 mm
|
|
|
4 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()
EMC Lock nut, NPB, M20 - Eco 6 point
Art:
8020.85-ECO
Copied
|
M20
|
1.5
|
24 mm
|
|
|
4.7 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, M25
Art:
8025.85
Copied
|
M25
|
1.5
|
30 mm
|
|
|
4 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
EMC Lock nut, NPB, M25 - Eco 6 point
Art:
8025.85-ECO
Copied
|
M25
|
1.5
|
30 mm
|
|
|
5.2 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, M32
Art:
8032.85
Copied
|
M32
|
1.5
|
36 mm
|
|
|
5 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
EMC Lock nut, NPB, M32 - Eco 6 point
Art:
8032.85-ECO
Copied
|
M32
|
1.5
|
34 mm
|
|
|
5.2 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, M40
Art:
8040.85
Copied
|
M40
|
1.5
|
46 mm
|
|
|
5.3 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, M50
Art:
8050.85
Copied
|
M50
|
1.5
|
55 mm
|
|
|
6.3 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, M63
Art:
8063.85
Copied
|
M63
|
1.5
|
70 mm
|
|
|
7 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, M75
Art:
8075.85
Copied
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, M80.0
Art:
8080.85
Copied
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, M85
Art:
8085.85
Copied
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, Pg 7
Art:
8007.85
Copied
|
PG 7
|
|
15 mm
|
|
|
3.3 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, Pg 9
Art:
8009.85
Copied
|
PG 9
|
|
18 mm
|
|
|
3.3 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, Pg 11
Art:
8011.85
Copied
|
PG 11
|
|
21 mm
|
|
|
3.5 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, Pg 13
Art:
8013.85
Copied
|
PG 13
|
|
24 mm
|
|
|
3.5 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, Pg 16
Art:
8016.85
Copied
|
PG 16
|
|
26 mm
|
|
|
3.5 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
25
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, Pg 21
Art:
8021.85
Copied
|
PG 21
|
|
32 mm
|
|
|
4 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, Pg 29
Art:
8029.85
Copied
|
PG 29
|
|
41 mm
|
|
|
4.6 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, Pg 36
Art:
8036.85
Copied
|
PG 36
|
|
50 mm
|
|
|
5.8 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, Pg 42
Art:
8042.85
Copied
|
PG 42
|
|
60 mm
|
|
|
5.8 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
EMC lock nut NPB, with teeth, Pg 48
Art:
8048.85
Copied
|
PG 48
|
|
65 mm
|
|
|
6.5 mm
|
Nickel-plated brass
|
-60°C ... +200°C
|
10
|
|
|
|
|
| ||
![]()
Grounding strap NPB, suitable for glands, M12/Pg 9
Art:
1007.80.10
Copied
|
M12
|
|
|
24 mm
|
13 mm
|
1 mm
|
Brass
|
-60°C ... +200°C
|
100
|
FR
|
74199949
|
4.9 g
|
Also suitable for PG 7 thread
|
| ||
![]()
Grounding strap NPB, suitable for glands, Pg 11
Art:
1011.80.10
Copied
|
PG 11
|
|
|
28 mm
|
19 mm
|
1 mm
|
Brass
|
-60°C ... +200°C
|
100
|
FR
|
74199949
|
5.25 g
|
|
| ||
![]()
Grounding strap NPB, suitable for glands, Pg 16
Art:
1016.80.10
Copied
|
PG 16
|
|
|
32 mm
|
23 mm
|
1 mm
|
Brass
|
-60°C ... +200°C
|
100
|
FR
|
74199949
|
5.6 g
|
|
| ||
![]()
Grounding strap NPB, suitable for glands, M16/Pg 9
Art:
1017.80.10
Copied
|
M16
|
|
|
24 mm
|
16.5 mm
|
1 mm
|
Brass
|
-60°C ... +200°C
|
100
|
FR
|
74199949
|
4.3 g
|
Also suitable for PG 9 thread
|
| ||
![]()

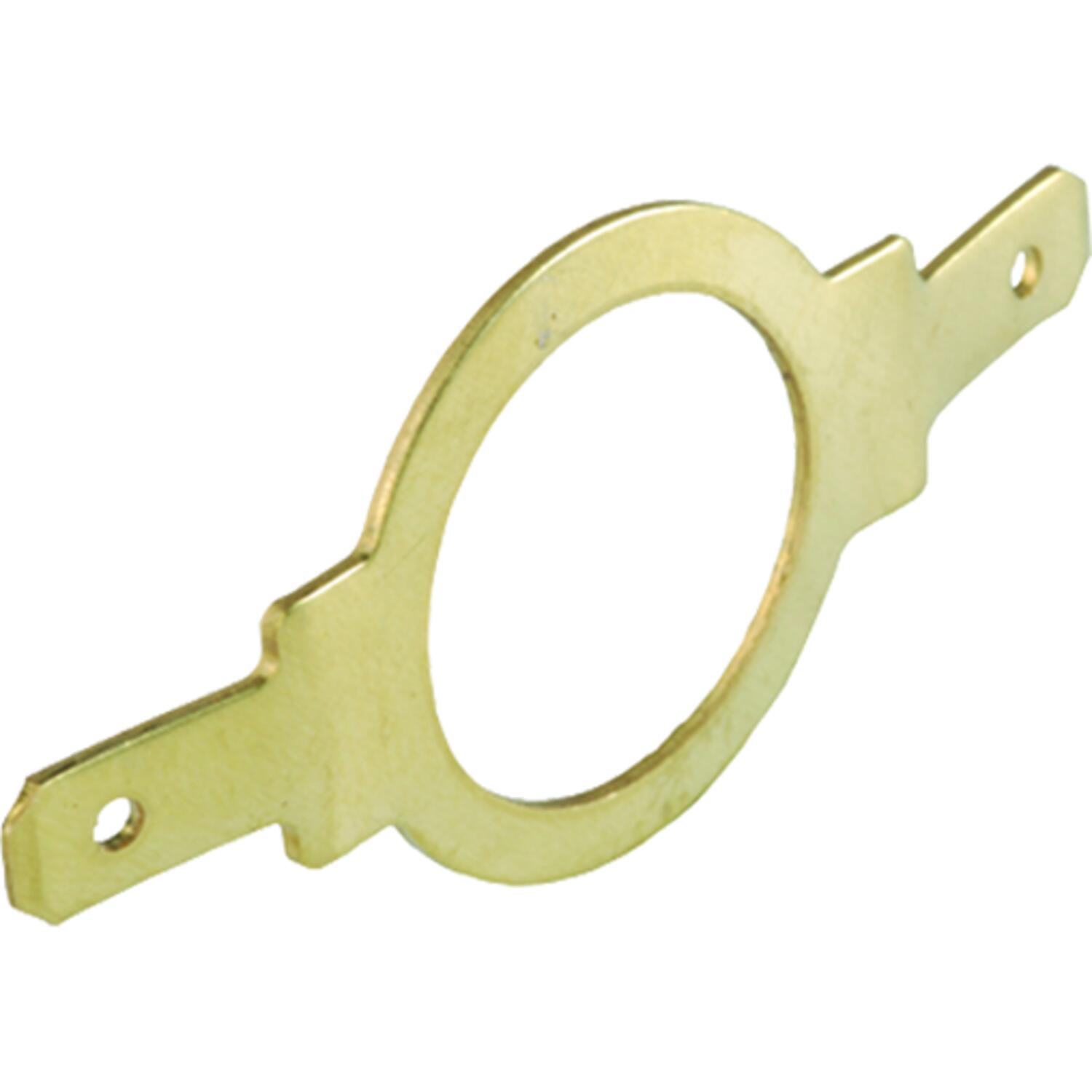

Grounding strap NPB, suitable for glands, M20/Pg 13
Art:
1020.80.10
Copied
|
M20
|
|
|
28 mm
|
20.7 mm
|
1 mm
|
Brass
|
-60°C ... +200°C
|
100
|
FR
|
74199949
|
4.6 g
|
Also suitable for PG 13 thread
|
| ||
![]()
Grounding strap NPB, suitable for glands, Pg 21
Art:
1021.80.10
Copied
|
PG 21
|
|
|
37 mm
|
29 mm
|
1 mm
|
Brass
|
-60°C ... +200°C
|
100
|
FR
|
74199949
|
5.7 g
|
|
| ||
![]()
Grounding strap NPB, suitable for glands, M25
Art:
1025.80.10
Copied
|
M25
|
|
|
32 mm
|
25.5 mm
|
1 mm
|
Brass
|
-60°C ... +200°C
|
100
|
FR
|
74199949
|
4.7 g
|
|
| ||
![]()
Grounding strap NPB, suitable for glands, Pg 29
Art:
1029.80.10
Copied
|
PG 29
|
|
|
52 mm
|
38 mm
|
1 mm
|
Brass
|
-60°C ... +200°C
|
50
|
FR
|
74199949
|
10.84 g
|
|
| ||
![]()
Grounding strap NPB, suitable for glands, M32
Art:
1032.80.10
Copied
|
M32
|
|
|
40 mm
|
33 mm
|
1 mm
|
Brass
|
-60°C ... +200°C
|
100
|
FR
|
74199949
|
5.55 g
|
|
| ||
![]()
Grounding strap NPB, suitable for glands, Pg 36
Art:
1036.80.10
Copied
|
PG 36
|
|
|
62 mm
|
48 mm
|
1 mm
|
Brass
|
-60°C ... +200°C
|
50
|
FR
|
74199949
|
11.9 g
|
|
| ||
![]()
Grounding strap NPB, suitable for glands, M40
Art:
1040.80.10
Copied
|
M40
|
|
|
52 mm
|
40.5 mm
|
1 mm
|
Brass
|
-60°C ... +200°C
|
100
|
FR
|
74199949
|
9.35 g
|
|
| ||
![]()
Grounding strap NPB, suitable for glands, M50
Art:
1050.80.10
Copied
|
M50
|
|
|
62 mm
|
50.5 mm
|
1 mm
|
Brass
|
-60°C ... +200°C
|
50
|
FR
|
74199949
|
11.08 g
|
|
| ||
![]()
Grounding strap NPB, suitable for glands, M63
Art:
1063.80.10
Copied
|
M63
|
|
|
78 mm
|
63.5 mm
|
1 mm
|
Brass
|
-60°C ... +200°C
|
50
|
FR
|
74199949
|
15.88 g
|
|
|
Select a variant in the list
